許多朋友對電動單梁起重機的構造并不是太掌握，不清楚單梁起重機的構造有什么，對尺寸都并不是太掌握，我為各位詳細介紹下電動單梁起重機框架圖及尺寸。

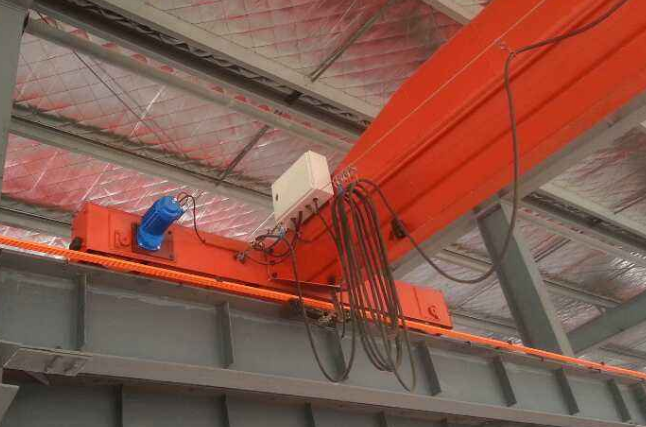

　　電動單梁起重機與CD1型單速電葫蘆、MD1型單速電葫蘆配套設施應用，由一個承重梁、二個端梁、大貨車運作組織、鍍鋅鋼絲繩電葫蘆、自動控制系統等構成。如下圖所示：

　　圖中中的電動單梁起重機含有駕駛員室，但是現階段應用較少，僅僅為了能更全方位的詳細介紹起重設備，因此保存在了框架圖中。

　　圖上的1-6個數據指帶的含意早已在圖上標識，圖中也標示了一些穩定的標值，大伙兒依據圖就可以看得出所表示的含意，大家但是多表述。大家為我們解讀下英文字母所表示的含意。

　　1、字母S意味著電動單梁起重機的跨距，是兩條平行面路軌的核心距。

　　2、C1和C2意味著起重設備起重吊鉤上下運作的極限部位，C1為左極限位置，C2為右極限部位，一般C2的間距要比C1長。

　　3、BQ意味著起重設備端梁的長度，普遍的有2500mm、3000mm、3500mm、4000、4500等幾類限度。

　　4、B意味著起重設備端梁的軸距，即同方向前后左右2個走動輪的核心距。

　　5、H1意味著車轱轆踏面，即路軌面到承重梁頂部的跨距。

　　6、H2意味著車轱轆踏面到起重吊鉤的*少間距，一般車轱轆踏面相對高度是不會改變的，假如想讓起重設備有更好的起吊相對高度，就需要減少H2的長度，選用低靜空電葫蘆等。

　　7、H3意味著承重梁*頂部面到低部的跨距，也就是承重梁的總體相對高度。一般起重設備噸數、跨距越大，承重梁相對高度越高。

　　電動單梁起重機的規格全是依據起重設備的噸數開展測算設計方案的，可以徹底達到顧客的運用規定，顧客還可以依據該圖融合電動單梁起重機技術性參數表來**構建工業廠房。*好是的運用工業廠房室內空間。
